CFD thermische analyse van een meerkanaalse koelplaat

De uitdaging

Een Belgisch productiebedrijf moest het koelsysteem herontwerpen voor een grote stalen koelplaat die wordt gebruikt om aluminium matrijzen te koelen. Het oorspronkelijke ontwerp maakte gebruik van één enkel slingerend koelkanaal, dat buitensporig hoge temperatuurgradiënten over de plaat produceerde tijdens de koelcyclus. Deze steile thermische gradiënten wekten bezorgdheid over vervorming van de plaat, wat mogelijk leidde tot ongelijkmatig contact met de matrijs en inconsistente productkwaliteit.

De herontworpen koelplaat heeft 40 parallelle kanalen (Ø 16 mm) gevoed door een verzamelleiding, ter vervanging van de oorspronkelijke enkelkanaals-layout. Het doel was het bepalen van het optimale koelmiddeldebiet om de temperatuurgradiënt onder een aanvaardbare drempel te brengen, terwijl de aluminium matrijs van 265 °C naar 140 °C wordt gekoeld binnen de maximaal toegestane koeltijd van 600 seconden.

Onze aanpak

We voerden een reeks transiënte conjugate warmteoverdracht (CHT) simulaties uit in Ansys Fluent om de gekoppelde vloeistofstroming en warmteoverdracht tussen het koelwater, de stalen plaat en de aluminium matrijs te modelleren. De analyse omvatte vier koelmiddeldebieten — 1,5, 2,375, 3,25 en 5 l/s — en vergeleek alle resultaten met het oorspronkelijke enkelkanaalsontwerp.

Geometrie & randvoorwaarden

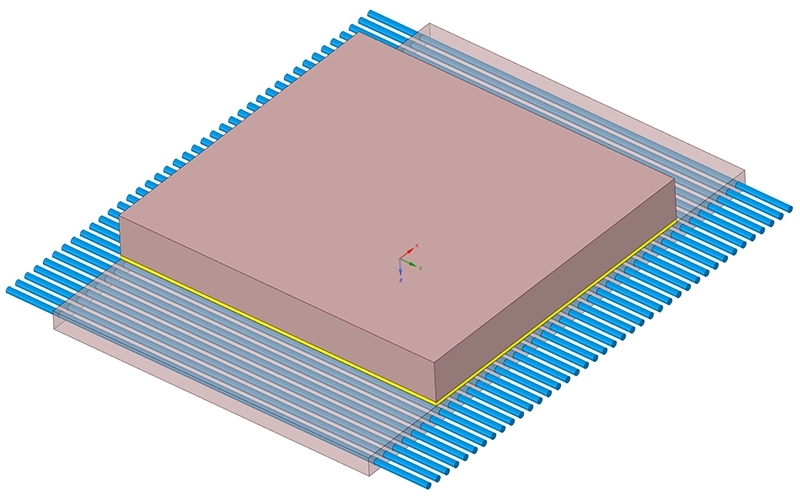

De koelplaat meet 1.300 × 900 × 50 mm (S355 staal) en bevat 40 geboorde kanalen van 16 mm diameter. De matrijs (Al6082, 830 × 900 × 220 mm, 443 kg) rust bovenop de plaat met een thermische weerstandslaag op het grensvlak. Koelwater stroomt de kanalen binnen bij 20 °C, en alle blootgestelde oppervlakken wisselen warmte uit met de omgeving via natuurlijke convectie bij 20 °C.

Transiënte conjugate warmteoverdracht

Elke simulatie startte bij de initiële matrijstemperatuur van 265 °C en liep tot de maximale matrijstemperatuur onder 140 °C daalde. De transiënte solver legde de volledige tijdsevolutie van temperaturen vast in de matrijs, de plaat en het koelmiddel — inclusief de piekthermische gradiënten die vroeg in de koelcyclus optreden wanneer het temperatuurverschil tussen de hete matrijs en het koude water maximaal is.

Parametrische debietstudie

De vier debieten werden gekozen om het praktische bedrijfsbereik van het koelsysteem te omspannen. Voor elk geval volgden we de gemiddelde en maximale matrijstemperatuur, de temperatuurstijging van het uitlaatwater, en — cruciaal — het maximale temperatuurverschil over de koelplaat, zowel door de volledige plaatdikte als door de middenvlakdoorsnede die de kanaalcentrumlijnen bevat.

Resultaten

Alle vier de debieten bereikten de beoogde koeltijd van minder dan 600 seconden. Bij het hoogste debiet van 5 l/s bereikte de maximale matrijstemperatuur 140 °C in ongeveer 335 seconden — een reductie van bijna 100 seconden ten opzichte van het oorspronkelijke ontwerp.

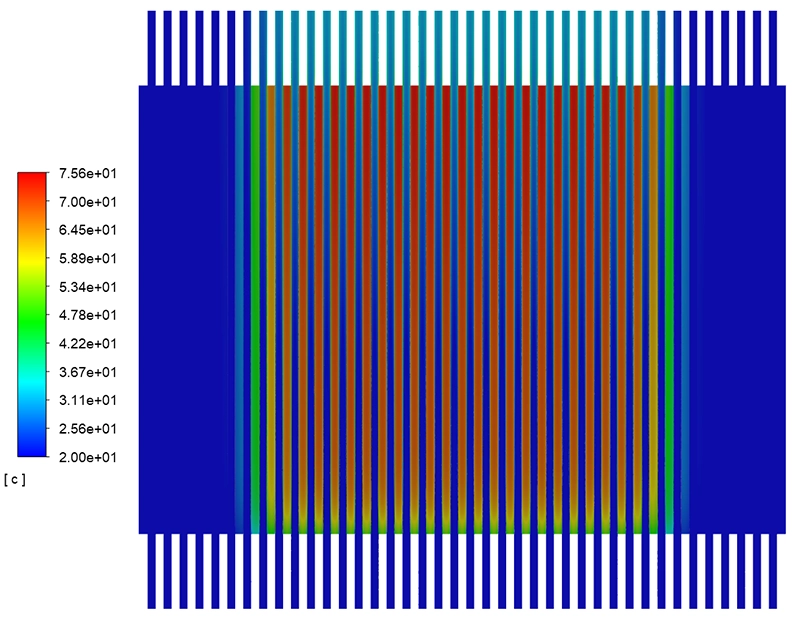

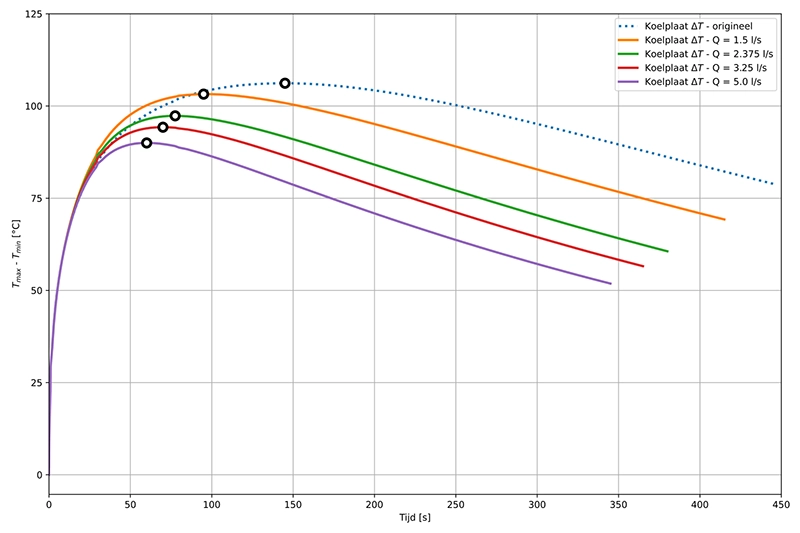

De belangrijkste bevinding betrof de temperatuurgradiënten in de koelplaat. Het 40-kanaals ontwerp verminderde het middenvlak-temperatuurverschil drastisch ten opzichte van de oorspronkelijke slingerende layout: van 77,0 °C naar 55,6 °C bij 1,5 l/s en slechts 28,9 °C bij 5 l/s. Een kwadratische fit van de middenvlakgradiënt als functie van het debiet werd opgesteld, wat een praktisch hulpmiddel biedt voor interpolatie tussen de geanalyseerde datapunten.

De temperatuurstijging van het uitlaatwater nam af met toenemend debiet, van ongeveer 10 °C bij 1,5 l/s tot 4,3 °C bij 5 l/s. Dit bevestigt dat hogere debieten warmte gelijkmatiger over alle 40 kanalen onttrekken, waardoor gelokaliseerde hotspots in de stroomafwaartse secties van de plaat worden voorkomen.

De analyse toonde echter ook aan dat de oorspronkelijk beoogde maximale gradiënt van 10 °C moeilijk te bereiken is met deze geometrie, ongeacht het debiet. Aangezien de plaat in direct thermisch contact staat met een matrijs van 265 °C terwijl het koelmiddel bij 20 °C binnenstroomt, is een gradiënt door de dikte fysisch onvermijdelijk tijdens de vroege fase van de koelcyclus. De simulatieresultaten leveren het kwantitatieve bewijs dat nodig is om een realistisch, haalbaar gradiëntdoel vast te stellen voor het herontworpen systeem.

Geleverde meerwaarde

Door CFD-simulatie te combineren met transiënte thermische analyse boden we de klant een volledige, kwantitatieve vergelijking van de herontworpen 40-kanaals koelplaat ten opzichte van het oorspronkelijke enkelkanaalsontwerp onder vier bedrijfsomstandigheden. De studie leverde duidelijk bewijs dat de meerkanaals-layout thermische gradiënten en koeltijden aanzienlijk vermindert.

De parametrische aanpak — met vier debieten en inclusief een curve-fit vergelijking — gaf het engineeringteam een praktisch hulpmiddel om het optimale werkpunt te selecteren, waarbij koelprestatie werd afgewogen tegen pompcapaciteit en energieverbruik. Het stelde tevens een realistisch prestatiekader vast, waardoor overspecificatie van het koelsysteem op basis van een onbereikbaar gradiëntdoel van 10 °C werd voorkomen.
