De Uitdaging
Een staalconstructiebedrijf had een onafhankelijke structurele verificatie nodig van een grote roestvrijstalen watertank bestemd voor een voedingsverwerkende fabriek in Nederland. De tank heeft een opvallend ontwerp: vier vierkante trechters die met elkaar verbonden zijn via geboute flenzen, ondersteund door twaalf buitenkolommen en één centrale kolom. De tank heeft een dubbele functie — opslag van proceswater in het bovenste gedeelte en opvang van slibsediment in de onderste trechters.
De vraag was eenvoudig maar cruciaal: voldoet het tankontwerp aan de sterkte- en stijfheidsvereisten van de toepasselijke Eurocode-normen onder alle realistische bedrijfs- en milieubelastingen? Een uitgebreide Eindige Elementen Analyse was nodig om hier met zekerheid een antwoord op te geven.
Onze Aanpak
De structurele verificatie werd uitgevoerd met een statisch-lineaire FEA in Ansys Mechanical, conform de eisen van EN 1990 (Grondslagen van het constructief ontwerp), EN 1991-1 (Belastingen op constructies) en EN 1993-4-2 (Ontwerp van tanks). De analyse omvatte zowel stijfheidscontroles (Bruikbaarheidsgrenstoestand, BGT) als sterktecontroles (Uiterste Grenstoestand, UGT).
Modelvoorbereiding en meshing

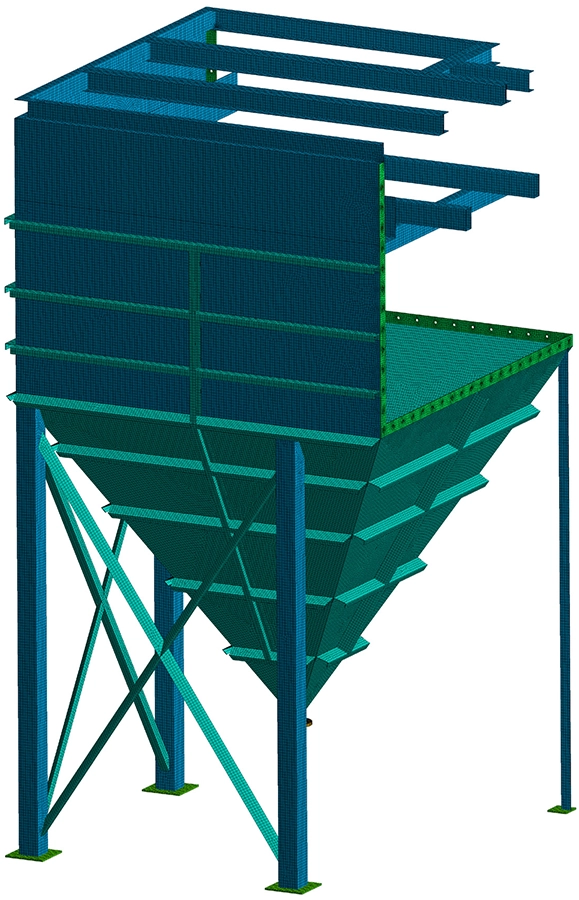

Aangezien zowel de geometrie als de belastingen symmetrisch zijn ten opzichte van twee verticale vlakken, werd dubbele symmetrie toegepast en slechts één kwart van de volledige tank gemodelleerd. Dit reduceerde de rekentijd aanzienlijk zonder afbreuk te doen aan de nauwkeurigheid. De volledige structuur werd gemesht met 2D-schelpelementen — bijzonder geschikt voor de dunwandige platen en geplooide profielen waaruit de tankromp, trechters en het bordes zijn opgebouwd.
Materiaaltoekenning
De tankplaten (rechthoekig gedeelte en trechters) zijn vervaardigd uit roestvrij staal S316, met een vloeigrens van 240 MPa. Alle overige structurele componenten — de draagkolommen, schoren, bordesstructuur en versterkingsprofielen — bestaan uit roestvrij staal S304, met een vloeigrens van 215 MPa. Beide materialen hebben een elasticiteitsmodulus van 193.000 MPa.
Belastinggevallen en combinaties
Er werden zes afzonderlijke belastinggevallen gedefinieerd om alle operationele en milieubelastingen op de constructie vast te leggen:
- Eigengewicht — zwaartekrachtversnelling op de tankconstructie, inclusief vier cycloonafscheiders (elk 100 kg) gemodelleerd als puntmassa's
- Hydrostatische druk (water) — water met dichtheid 1.000 kg/m3, van de aanvoer bovenaan tot één meter boven de afvoeropening
- Hydrostatische druk (slib) — slib met dichtheid 1.700 kg/m3 in het onderste deel van de trechters
- Belasting bordes — een karakteristieke belasting van 200 kg/m2 op het rooster van het toegangsbordes
- Wind — een karakteristieke winddrukbelasting van 1,125 kPa op de tankwanden en profielen
- Sneeuw — een karakteristieke sneeuwbelasting van 0,45 kN/m2 op het bordesoppervlak
Deze belastinggevallen werden gecombineerd tot 3 BGT-combinaties voor de stijfheidscontrole en 8 UGT-combinaties voor de sterktecontrole, elk met de partiële veiligheidsfactoren voorgeschreven door de Eurocode.
Resultaten
Stijfheidscontrole (Bruikbaarheidsgrenstoestand)

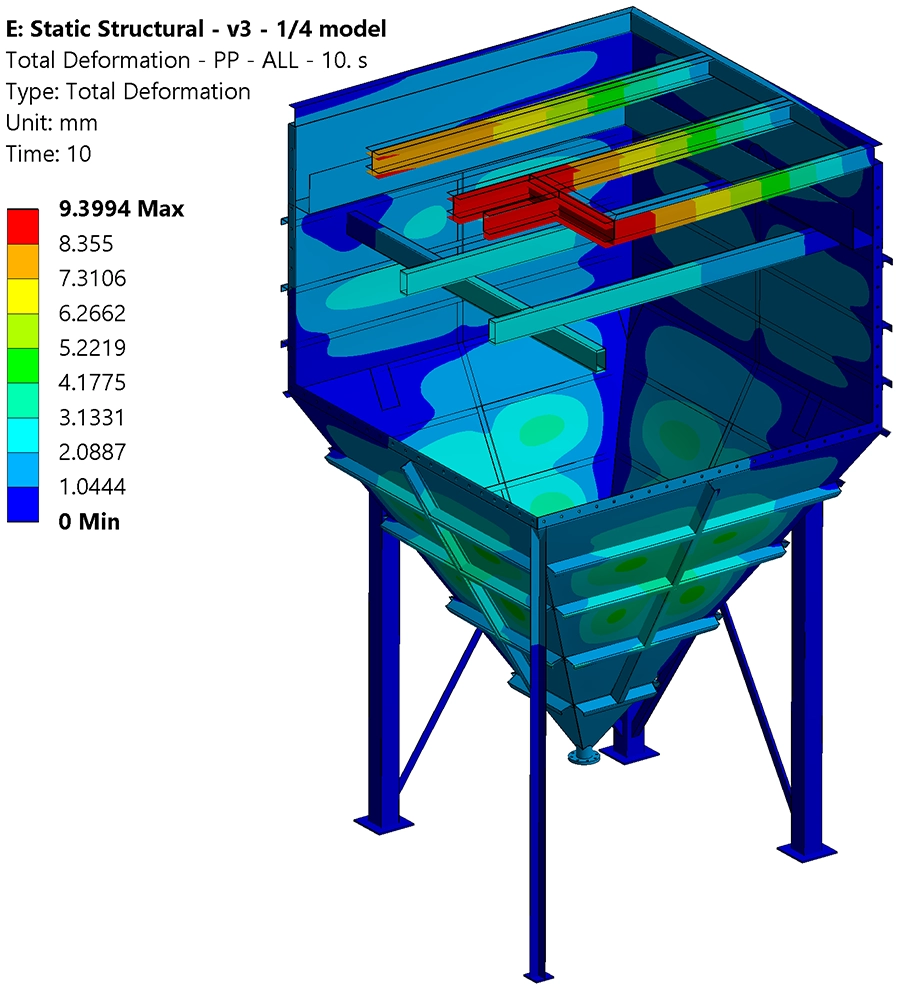

De maximale vervorming over alle drie de BGT-combinaties bedroeg 10,9 mm, optredend in het 5,75 m lange geplooide profiel van het toegangsbordes bij de combinatie met volledige bordesbelasting. De doorbuiging-spanwijdteverhouding van 1/523 ligt ruim onder de Eurocode-limiet van 1/250 voor bordessen, wat bevestigt dat de constructie voldoende stijf is voor normaal gebruik.
Sterktecontrole (Uiterste Grenstoestand)

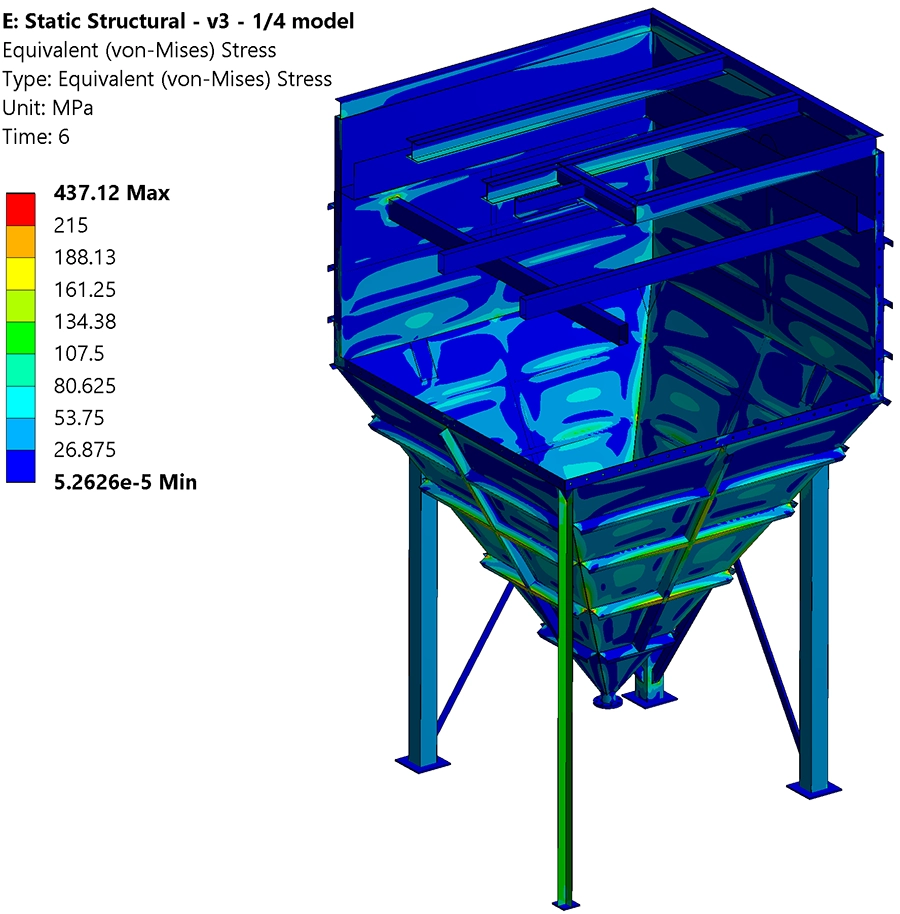

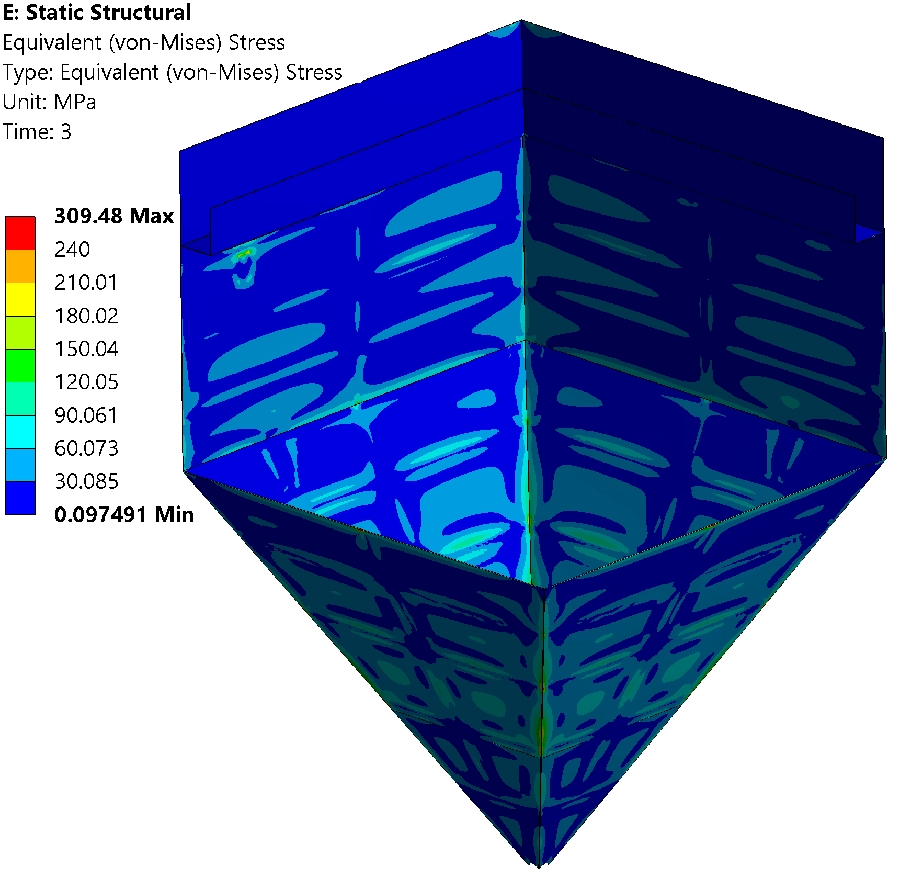

De Von Mises equivalente spanningen werden beoordeeld over alle 8 UGT-combinaties voor elke groep structurele componenten: de tankplaten, de versterkingsprofielen en het toegangsbordes. In alle gevallen bleven de spanningen onder de toelaatbare limieten: 215 MPa voor de S304-onderdelen en 240 MPa voor de S316-tankplaten.
Op enkele locaties werden gelokaliseerde spanningsconcentraties waargenomen die de toelaatbare waarden overschrijden. Deze bevinden zich bij scherpe geometrische overgangen en werden beoordeeld als numerieke singulariteiten — artefacten die inherent zijn aan de FEA-meshdiscretisatie bij scherpe hoeken en abrupte doorsnedewisselingen. Ze vertegenwoordigen geen fysisch betekenisvolle spanningstoestand en treden in de werkelijke gelaste constructie, waar lasradii en lasmateriaal zorgen voor een geleidelijke krachtoverdracht, niet op.
Geleverde Waarde
De FEA leverde een volledige, Eurocode-conforme structurele verificatie van het watertankontwerp op, met zowel stijfheids- als sterktecontroles onder alle relevante belastingscenario's. Door gebruik te maken van dubbele symmetrie en schelpelementen afgestemd op de dunwandige constructie, werden nauwkeurige resultaten behaald binnen een korte projectdoorlooptijd.
De analyse bevestigde dat het tankontwerp voldoet aan de eisen van EN 1990, EN 1991-1 en EN 1993-4-2 zonder dat ontwerpwijzigingen nodig zijn. De opdrachtgever ontving een uitgebreid technisch rapport met vervormings- en spanningscontourplots voor elke belastingcombinatie, een duidelijke beoordeling van gelokaliseerde spanningspieken met technische verantwoording, en alle formele documentatie benodigd voor de goedkeuring van de tankconstructie door derden.
Dit project illustreert hoe een zorgvuldig uitgevoerde Eindige Elementen Analyse het kwantitatieve vertrouwen kan bieden dat nodig is om een complex constructief ontwerp goed te keuren — door conservatieve handberekeningen te vervangen door een gedetailleerde, transparante beoordeling die de werkelijke krachtverdeling door de gehele structuur in kaart brengt.
