De Uitdaging
Een HVAC-ingenieursbureau in België ontwierp de klimaatinstallatie voor een nieuw kunstenhuistheater met een uitschuifbare tribune van 181 zitplaatsen. De centrale vraag: kan de voorgestelde ventilatie-indeling de publiekszone onder 26 °C houden tijdens een uitverkochte voorstelling, en na hoeveel tijd wordt die grens overschreden?
Theaters vormen een bijzonder veeleisende thermische uitdaging. Een volledig publiek genereert aanzienlijke warmte — in dit geval 18,1 kW door de toeschouwers alleen — versterkt door podiumverlichting (10 kW) en een orkestbak (4 kW), voor een totaal van meer dan 32 kW aan interne warmtelasten. Geconditioneerde lucht wordt ingeblazen via 52 vloergemonteerde verdringingsroosters in de tribune en zes grote wandroosters onder de uitschuifbare tribune, met een gecombineerd debiet van 10.000 m3/u. Het ingenieursbureau moest twee alternatieve extractie-indelingen vergelijken om te bepalen welke het beste thermisch comfort biedt voor het publiek.
Onze Aanpak
We bouwden een gedetailleerd CFD-model van het volledige luchtvolume van het theater in Ansys Fluent, inclusief alle luchtinlaten, de tribunegeometrie, warmtegeneratiezones van het publiek, de orkestbak en twee rijen podiumverlichting aan het plafond. Het turbulente stromingsveld werd opgelost met het k-ω SST model met de energievergelijking geactiveerd. De luchtdichtheid werd temperatuursafhankelijk gemodelleerd om drijfkrachtgedreven stromingen nauwkeurig te simuleren.
Vergelijking van twee extractie-indelingen
Twee luchtextractieconfiguraties werden geëvalueerd. Bij Optie 1 wordt warme lucht afgevoerd via een grote opening bovenaan de achterwand. Bij Optie 2 verloopt de extractie via twee zijdelingse kanalen aan de achterzijde van de zaal. Voor elke indeling werden zowel steady-state als transiënte analyses uitgevoerd.
Steady-state thermische analyse

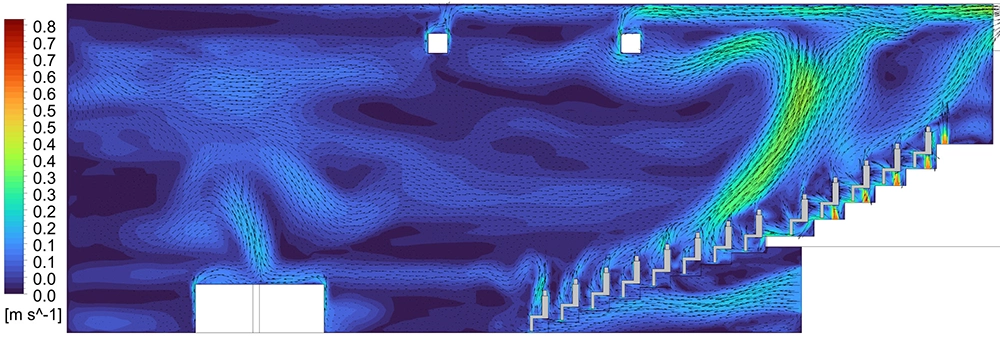

Voor Optie 1 werden twee inblaastemperaturen onderzocht (19 °C en 23 °C) om de gevoeligheid van de temperatuurverdeling voor de inlaatcondities te beoordelen. Optie 2 werd geanalyseerd bij 19 °C. Snelheidscontourplots, snelheidsvectoren en temperatuurcontourplots werden geëxtraheerd op meerdere doorsneden door de publiekszone om stromingspatronen, recirculatiezones en thermische stratificatie zichtbaar te maken.
Transiënte opwarmingsanalyse
Vertrekkende van een initiële zaaltemperatuur van 20 °C met een inblaastemperatuur van 19 °C, voerden we tijdsafhankelijke simulaties uit voor beide extractie-opties om exact te bepalen wanneer en waar de drempel van 26 °C het eerst wordt bereikt. Dertien meetpunten werden geplaatst op hoofdhoogte van het publiek over alle rijen van de tribune, van de laagste tot de hoogste rij, om het temperatuurverloop over de tijd te volgen.
Resultaten

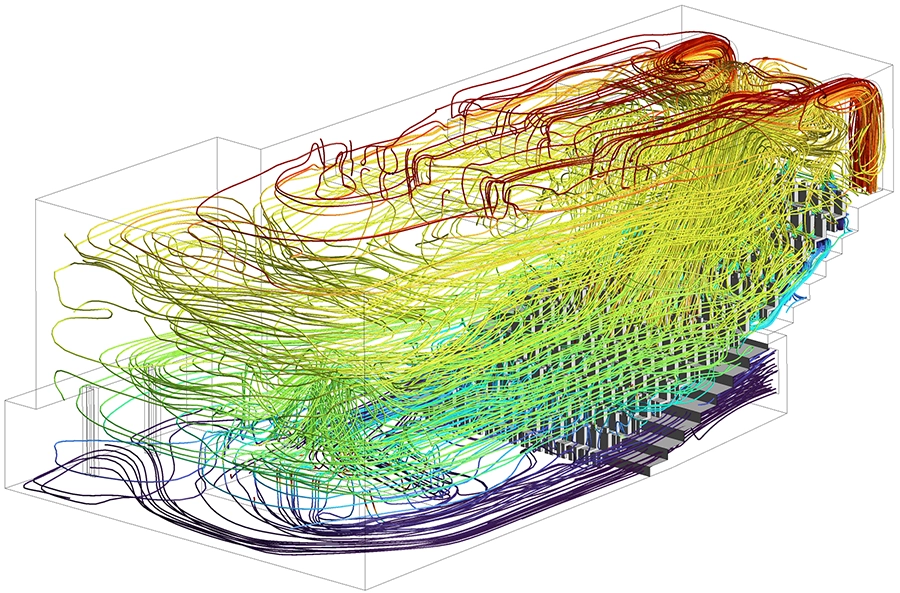

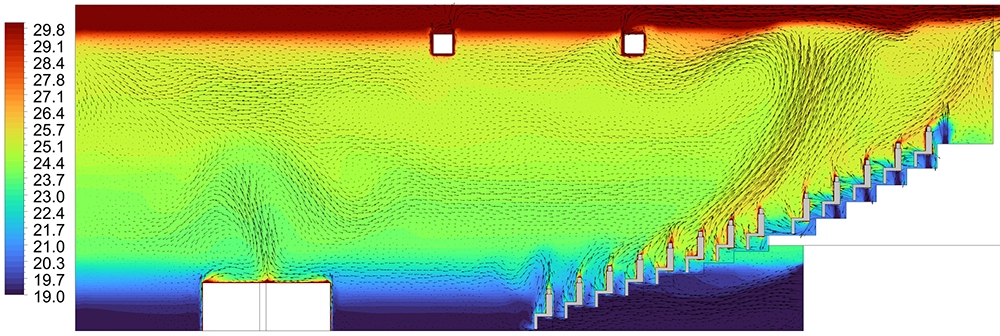

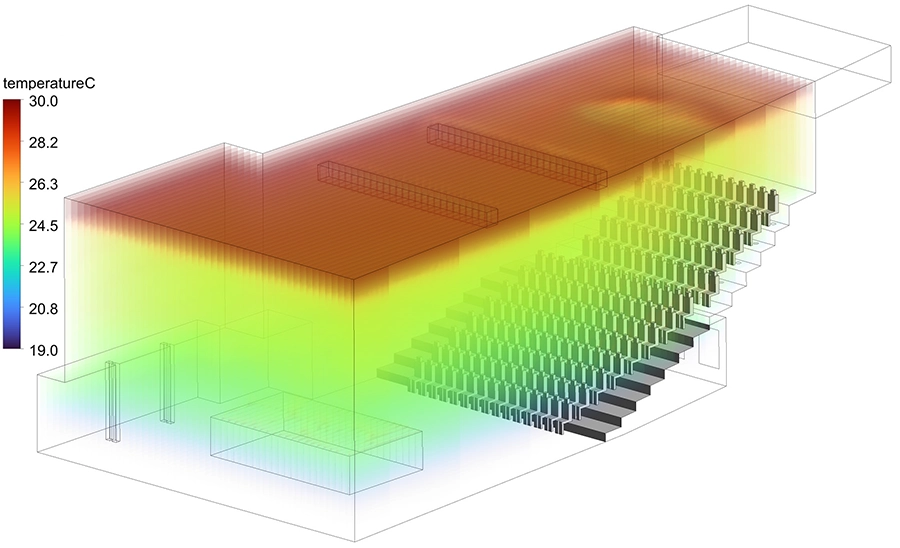

De steady-state analyses bevestigden dat beide extractie-indelingen de publiekszone ruim onder 26 °C houden bij continue werking, met duidelijke thermische stratificatie: koele inblaaslucht vult het onderste deel van de tribune waar het publiek zit, terwijl opgewarmde lucht op natuurlijke wijze opstijgt richting het plafond en via de extractie-openingen wordt afgevoerd. Dit verdringingsventilatiepatroon is precies het gewenste gedrag voor effectief thermisch comfort.

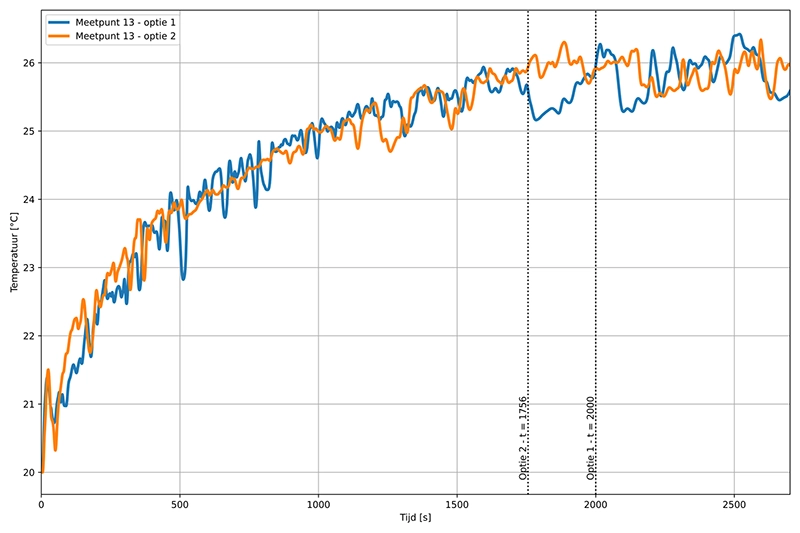

De transiënte opwarmingssimulaties leverden het cruciale ontwerpinzicht. De gemiddelde zaaltemperatuur convergeert naar ongeveer 25 °C voor beide opties. Het hoogste meetpunt — bovenaan de tribune, het dichtst bij de warmteaccumulatie op plafondniveau — bereikt als eerste de drempel van 26 °C. Bij Optie 1 (extractie achterwand) gebeurt dit na ongeveer 33 minuten. Bij Optie 2 (zijdelingse kanaalextractie) wordt dezelfde drempel eerder bereikt, na ongeveer 29 minuten.
Optie 1 behaalde ook een iets lagere gemiddelde zaaltemperatuur, wat de betere prestatie voor deze specifieke theatergeometrie bevestigt. Het verschil wordt verklaard door de extractielocatie: de enkele opening in de achterwand bij Optie 1 zit hoger en vangt de natuurlijk opstijgende warme luchtpluim effectiever op dan de zijdelingse kanalen bij Optie 2.
De steady-state analyse bij de hogere inblaastemperatuur van 23 °C toonde aan dat de thermische marge aanzienlijk afneemt: temperaturen in de bovenste tribunerijen benaderen of overschrijden de comfortlimiet, wat aangeeft dat een inblaastemperatuur van 19 °C noodzakelijk is bij volle bezetting om acceptabele omstandigheden te handhaven gedurende een typische voorstellingsduur.
Geleverde Waarde
Door CFD-simulatie te combineren met gekoppelde thermische modellering, voorzagen we het HVAC-ontwerpteam van een duidelijke, kwantitatieve vergelijking van beide extractieconfiguraties — iets dat vereenvoudigde luchtwisselings- of zoneberekeningen niet kunnen leveren voor een ruimte met complexe geometrie, verdringingsventilatie en grote, verdeelde warmtebronnen.
De studie leverde een onderbouwde aanbeveling voor de gewenste extractie-indeling (Optie 1, achterwand), een gevalideerde voorspelling van het tijdsvenster voordat thermische comfortlimieten worden overschreden, de bevestiging dat het voorgestelde luchtdebiet en de inblaastemperatuur toereikend zijn bij volle bezetting, en gedetailleerde visualisaties van het stromingsveld en de temperatuurverdeling die het ontwerpoverleg met de architect en bouwheer ondersteunden.
De transiënte resultaten gaven de exploitant ook een praktische richtlijn: met de aanbevolen extractie-indeling en een inblaastemperatuur van 19 °C kan het theater voorstellingen organiseren van maximaal circa 30 minuten voordat de bovenste publieksrijen de comfortgrens naderen — waardevolle informatie voor programmering en het plannen van pauzes.
