Hoge-cyclus vs. lage-cyclus vermoeiing

Alle vermoeiingsbreuken delen hetzelfde basismechanisme — een scheur initieert onder cyclische belasting en groeit voort totdat de resterende doorsnede de belasting niet meer kan dragen — maar de spanningsniveaus, het vervormingsgedrag en de analysemethoden verschillen fundamenteel tussen het hoge-cyclus- en het lage-cyclusregime. Begrijpen welk regime van toepassing is op een gegeven component is de eerste stap bij het kiezen van de juiste vermoeiingsbeoordeling.

Hoge-cyclus vermoeiing (HCF)

Hoge-cyclus vermoeiing treedt op wanneer een component wordt blootgesteld aan cyclische spanningen die ruim onder de vloeispanning van het materiaal blijven. Omdat de vervorming in wezen elastisch is, treedt er tijdens geen enkele individuele cyclus noemenswaardige blijvende vormverandering op. Falen vergt een groot aantal cycli — doorgaans 105 of meer — omdat de scheurinitiatiefase, aangedreven door gelokaliseerde glijbanden en microcheurnucleatie, traag verloopt bij deze lage spanningsamplitudes.

Typische HCF-toepassingen zijn onder meer roterende machines (assen, tandwielen, lagers), constructies die onderhevig zijn aan trillingen, en elk onderdeel dat miljoenen belastingcycli accumuleert tijdens zijn levensduur.

De S‑N curve (spanning-levensduur methode)

HCF wordt geanalyseerd met de spanning-levensduur methode, die het opgelegde spanningsbereik (of de amplitude) relateert aan het aantal cycli tot breuk via de S‑N curve (ook bekend als de Wöhler-curve). Beide assen worden op een logaritmische schaal uitgezet. De oppervlakteruwheidsfactor KR en de overlevingszekerheid worden op de S‑N curve toegepast om rekening te houden met reële bedrijfscondities.

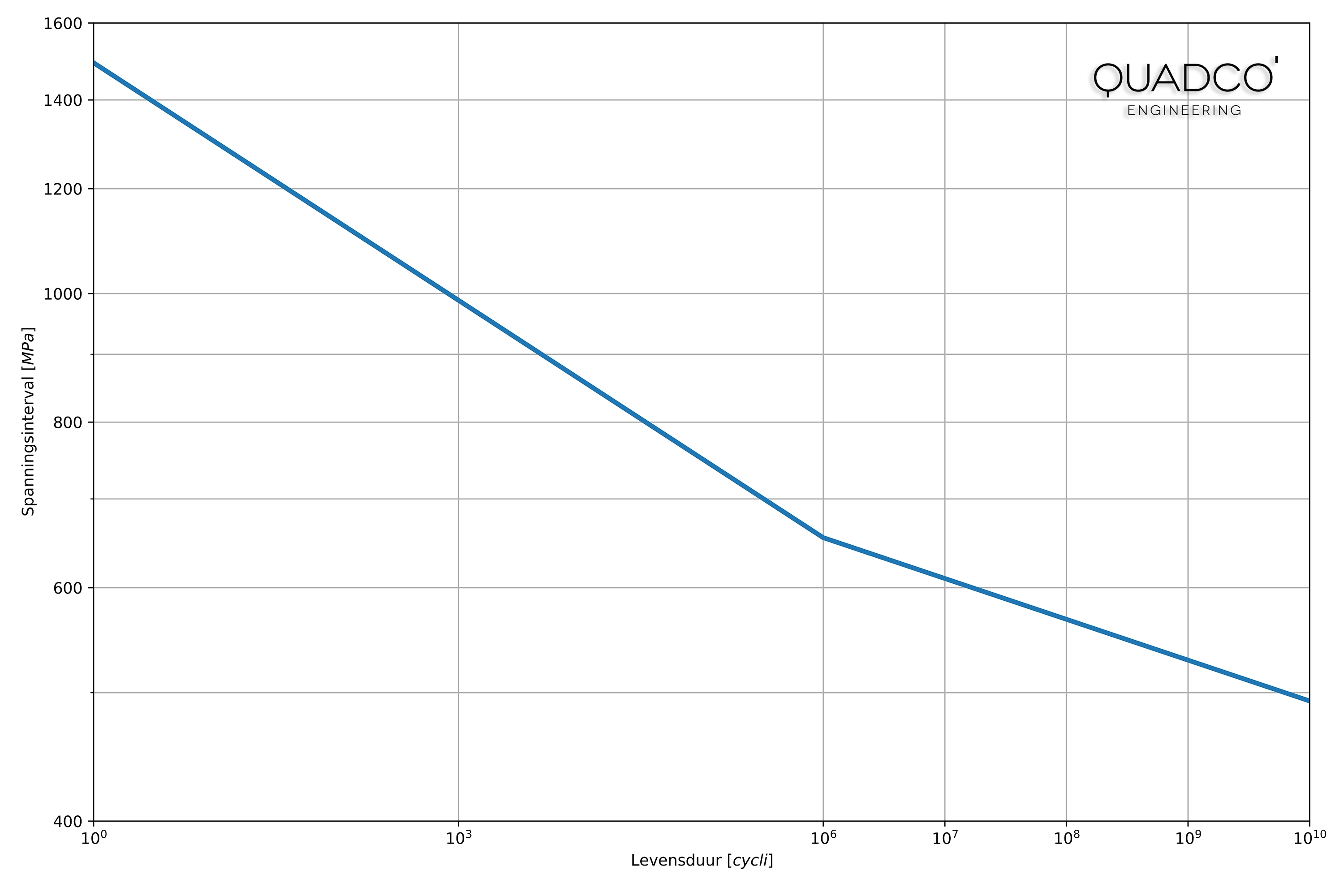

Spanning-levensduur of S-N materiaalcurve van S355
Figuur 1. Spanning-levensduur (S‑N) curve voor S355 constructiestaal (klik voor grotere afbeelding).

Lage-cyclus vermoeiing (LCF)

Lage-cyclus vermoeiing treedt op wanneer cyclische belastingen hoog genoeg zijn om in elke cyclus significante plastische vervorming te veroorzaken, doorgaans bij spanningsniveaus nabij of boven de vloeispanning. Onder deze omstandigheden ondergaat het materiaal elke cyclus een blijvende vormverandering, en treedt falen op na een relatief klein aantal cycli — van slechts een honderdtal tot circa 104 cycli.

LCF komt vaak voor bij componenten die onderhevig zijn aan ernstige thermische cycli (turbinebladen, uitlaatspruitstukken, drukvaten tijdens op- en afstart) of aan hoge mechanische rekamplitudes (aardbevingsbestendige constructies, landingsgestellen).

De ε‑N curve (rek-levensduur methode)

Omdat spanning alleen het cyclische gedrag niet kan karakteriseren wanneer het materiaal vloeit, maakt de LCF-analyse gebruik van de rek-levensduur methode. De ε‑N curve zet de totale rekamplitude (elastisch plus plastisch) uit tegen het aantal lastwisselingen tot breuk. De Ramberg-Osgood vergelijking wordt in combinatie met deze curve gebruikt om de cyclische spanning-rekrelatie van het materiaal te beschrijven, waarbij de elastische en plastische rekbijdragen worden gescheiden.

Rek-levensduur of E-N materiaalcurve van S355
Figuur 2. Rek-levensduur (ε‑N) curve voor S355 constructiestaal (klik voor grotere afbeelding).

De belangrijkste verschillen in één oogopslag

De grens tussen LCF en HCF is geen scherpe lijn bij een vast aantal cycli; ze wordt bepaald door de aard van het vervormingsgedrag van het materiaal. De praktische verschillen die voor ingenieurs van belang zijn:

  • Spanningsniveau en vervorming: HCF speelt zich af in het elastische regime (spanning onder de vloeispanning), terwijl LCF macroplastische vervorming bij of boven de vloeispanning met zich meebrengt. Dit is het bepalende onderscheid.
  • Aantal cycli tot breuk: HCF-falen treedt op na 105 cycli of meer; LCF-falen doorgaans onder 104 cycli. De overgangszone tussen ruwweg 104 en 105 kan gemengd gedrag vertonen.
  • Analysemethode: HCF maakt gebruik van de spanning-levensduur (S‑N) methode, die enkel elastische spanningen vereist en eenvoudig te combineren is met lineair-elastische FEA-resultaten. LCF gebruikt de rek-levensduur (ε‑N) methode, die zowel elastische als plastische rek meeneemt en doorgaans elasto-plastische FEA of een Neuber-correctie vereist.
  • Dominant faalmechanisme: bij HCF domineert de scheurinitiatiefase de totale levensduur; bij LCF is scheurinitiatie snel en beslaat de propagatiefase een groter deel van de totale levensduur.
  • Schadecumulatie: wanneer een component een mix van hoge- en lage-cyclusgebeurtenissen ondergaat (bv. een drukvat met dagelijkse op- en afstartcycli plus hoogfrequente trillingen), moeten beide regimes samen worden beoordeeld. De Palmgren-Miner regel wordt veelvuldig gebruikt om schade van cycli met verschillende amplitudes te combineren.

Beide regimes komen uitgebreid aan bod in onze opleiding Inleiding tot Vermoeiingsanalyse met FEA, die ingenieurs meeneemt van de grondbeginselen van de S‑N- en ε‑N-benadering tot praktische vermoeiingslevensduurvoorspelling met FEA-resultaten. Voor projecten die specialistisch vermoeiingsonderzoek vereisen, kan ons vermoeiingsanalyse-team u ondersteunen.

Veelgestelde vragen

Veelgestelde vragen over hoge- en lage-cyclus vermoeiing.

Er is geen universeel vastgelegde cyclusgrens die de twee regimes scheidt. De veelgenoemde drempelwaarden van 104 en 105 cycli zijn richtlijnen, geen fysische grenzen. Het werkelijke onderscheid is of het cyclische gedrag overwegend elastisch (HCF) is of significante plastische vervorming omvat (LCF). In de praktijk geldt: als een vermoeiingsbeoordeling aantoont dat de lokale spanning de cyclische vloeispanning overschrijdt, moet een rek-levensduur benadering worden gebruikt, ongeacht het verwachte aantal cycli.

Strikt genomen niet. De S‑N methode relateert het spanningsbereik aan de levensduur en veronderstelt elastisch gedrag. Wanneer significante plasticiteit optreedt, is de relatie tussen opgelegde spanning en lokale rek niet langer lineair, en verliest de spanning-levensduur curve haar fysische basis. Sommige ontwerpcodes verlengen S‑N curves naar het lage-cyclusgebied met aangepaste hellingen, maar dit is een pragmatische vereenvoudiging in plaats van een fysisch rigoureuze behandeling. Voor nauwkeurige LCF-voorspellingen dient de rek-levensduur methode te worden gebruikt.

Bij HCF heeft de middelspanning een significant effect: een trekmiddelspanning verkort de vermoeiingslevensduur, terwijl een drukmiddelspanning deze verbetert. Correcties zoals Goodman, Gerber of Smith-Watson-Topper (SWT) worden standaard toegepast. Bij LCF is het effect van middelspanning minder uitgesproken, omdat de grote plastische rekken de neiging hebben om de middelspanning gedurende de eerste cycli naar nul te relaxeren (een proces dat cyclische relaxatie wordt genoemd). Desalniettemin worden middelspanningscorrecties ook in de rek-levensduur analyse toegepast wanneer de belasting niet volledig wisselend is.
