Wärmeübertragungs analyse

Überhitzende Bauteile, ineffiziente Kühlung oder unerwartete Thermospannungen können zu Produktausfällen, kostspieligen Redesigns und verzögerter Markteinführung führen. Mit unserer Wärmeübertragungsanalyse erhalten Sie detaillierte Einblicke in das thermische Verhalten Ihres Designs — bevor Sie sich auf physische Prototypen festlegen. Mit Finite-Elemente-Analyse (FEA) und Computational Fluid Dynamics (CFD) berechnen wir präzise Temperaturverteilungen, Wärmeströme und Thermospannungen, damit Sie fundierte Ingenieurentscheidungen treffen können.

Warum thermische Simulation wichtig ist

Temperatur beeinflusst nahezu jeden Aspekt der Produktleistung. Werkstoffe werden schwächer, Elektronik wird herabgestuft, Dichtungen degradieren und Toleranzen verschieben sich — alles aufgrund von Wärme. Dabei ist das thermische Verhalten erfahrungsgemäß schwer allein mit Handberechnungen abzuschätzen, insbesondere wenn Konvektion, Strahlung und Wärmeleitung gleichzeitig zusammenwirken.

Eine thermische Simulation erfasst diese komplexen Wechselwirkungen mit hoher Genauigkeit. Sie zeigt Hotspots auf, die Sie nicht erwartet haben, quantifiziert Sicherheitsmargen und ermöglicht es Ihnen, Designänderungen in Stunden statt in Wochen des Testens zu bewerten. Ob Sie ein neues Produkt entwickeln oder Feldausfälle untersuchen — Simulation liefert Ihnen die Antworten, um mit Zuversicht voranzuschreiten.

Thermische Analyse mit FEA

Die Finite-Elemente-Analyse ist die Methode der Wahl, wenn Sie verstehen müssen, wie Wärme durch Festkörperbauteile und Baugruppen geleitet wird. Wir verwenden FEA zur Berechnung stationärer und instationärer Temperaturfelder unter Berücksichtigung von Wärmeleitung zwischen Bauteilen, konvektiven Randbedingungen an Oberflächen und Wärmestrahlung zwischen Komponenten.

Die FEA-basierte Thermalanalyse ist besonders effektiv, wenn die Konvektionskoeffizienten gut charakterisiert oder zuverlässig abschätzbar sind. Typische Anwendungen umfassen Thermospannungsbewertung, Vorhersage von Wärmedehnung und -verzug, Bewertung von Abkühlungs- und Aufheizzyklen sowie die Identifizierung des Thermoschockrisikos bei spröden Materialien wie Keramik oder Glas.

Da die thermischen Ergebnisse direkt in ein Strukturmodell einfließen, können wir auch die Spannungen und Verformungen berechnen, die aus Temperaturgradienten resultieren — ein entscheidender Schritt für Bauteile, die bei erhöhten Temperaturen betrieben werden oder schnellen Thermozyklen ausgesetzt sind.

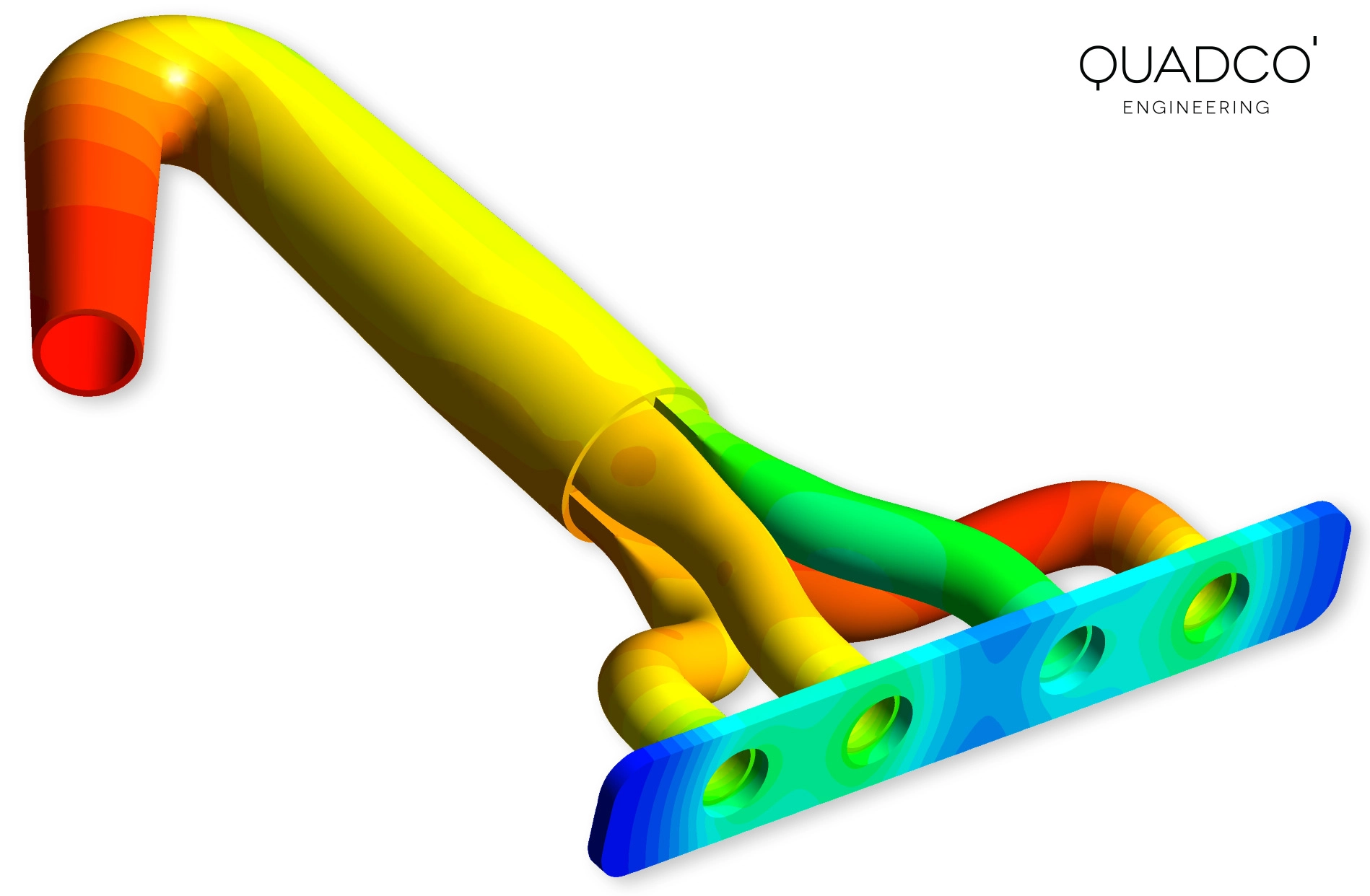

Temperaturverteilung in einem Abgaskrümmer, berechnet mit gekoppelter CFD-FEA-Analyse
Temperaturverteilung in einem Abgaskrümmer. Die heißen Abgastemperaturen wurden zunächst mit CFD berechnet und dann auf das FEA-Modell übertragen, um das Temperaturfeld und die resultierenden Thermospannungen im Festkörper zu bestimmen.

Thermische Analyse mit CFD

Wenn das Strömungsfeld einen erheblichen Einfluss auf die Wärmeübertragung hat — oder wenn der Konvektionskoeffizient unbekannt ist — ist Computational Fluid Dynamics das richtige Werkzeug. CFD löst die vollständigen Strömungsgleichungen zusammen mit der Energiegleichung, was bedeutet, dass der konvektive Wärmeübergangskoeffizient nicht angenommen, sondern aus ersten Prinzipien berechnet wird.

Damit ist CFD unverzichtbar für Anwendungen wie Elektronikkühlung, wo komplexe Strömungspfade um Leiterplatten und Kühlkörper die Bauteiltemperaturen bestimmen. Ebenso wichtig ist es für Wärmetauscher-Design, HLK-Systeme, Motorraumkühlung in Fahrzeugen und industrielle Trocknungsprozesse, bei denen lokale Strömungsgeschwindigkeiten, Turbulenz und temperaturabhängige Fluideigenschaften die Wärmeübertragungsrate beeinflussen.

CFD behandelt auch Phasenwechselphänomene wie Kondensation, Verdampfung, Schmelzen und Erstarrung — Prozesse, die mit FEA oder analytischen Methoden allein praktisch nicht erfassbar sind.

CFD-Thermalanalyse eines Elektronikgehäuses mit Strömungslinien und Bauteiltemperaturen
CFD-Thermalanalyse eines Elektronikgehäuses. Die Stromlinien visualisieren die interne Luftströmung, während der Farbplot die Temperaturen einzelner Elektronikbauteile zeigt — und offenbart, welche Teile von Überhitzung bedroht sind.

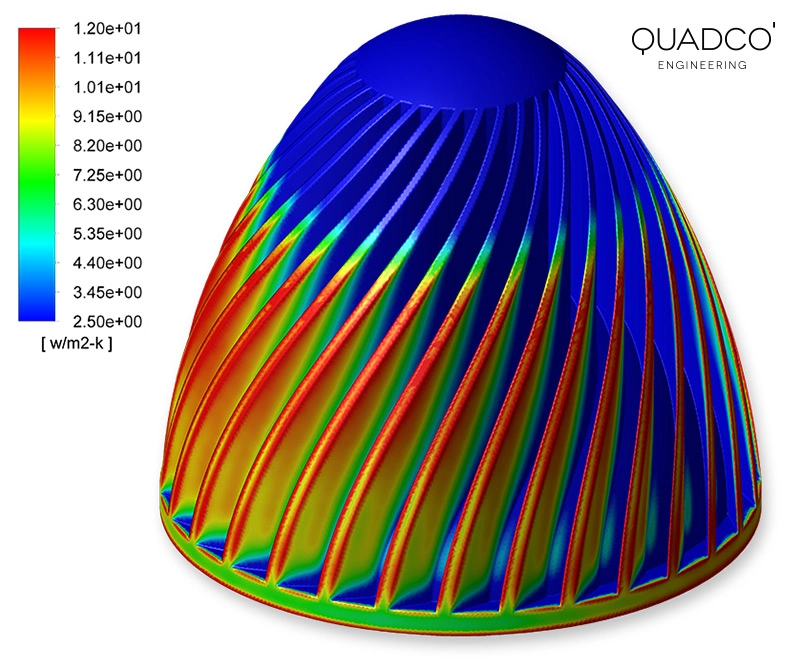

Räumliche Verteilung des konvektiven Wärmeübergangskoeffizienten auf einem Kühlkörper, berechnet mit CFD
Konvektiver Wärmeübergangskoeffizient auf einer Kühlkörperoberfläche, berechnet mit CFD. Rote Zonen übertragen Wärme deutlich effektiver als blaue Zonen. Diese räumliche Variation kann mit FEA nicht erfasst werden und ist essenziell für die Optimierung von Rippengeometrie und Strömungsrichtung.

Konjugierte Wärmeübertragung und Fluid-Struktur-Interaktion

Viele reale thermische Probleme beinhalten die gleichzeitige Wechselwirkung von Fluidströmung, Wärmeübertragung und Strukturantwort. Ein heißes Fluid, das durch ein Rohr strömt, erhitzt die Rohrwand, die sich ausdehnt und Thermospannungen erzeugt. Eine gekühlte Turbinenschaufel verformt sich unter kombinierten thermischen und mechanischen Lasten und verändert dadurch den Strömungspfad um sie herum.

Wir bearbeiten diese gekoppelten Probleme durch konjugierte Wärmeübertragung (gleichzeitiges Lösen der Fluid- und Festkörper-Thermalfelder) und Fluid-Struktur-Interaktion (FSI), wobei CFD- und FEA-Solver Temperatur-, Druck- und Verschiebungsdaten austauschen. Dieser Ansatz liefert die genauesten Ergebnisse für thermisch belastete Strukturen, die in Kontakt mit strömenden Medien betrieben werden.

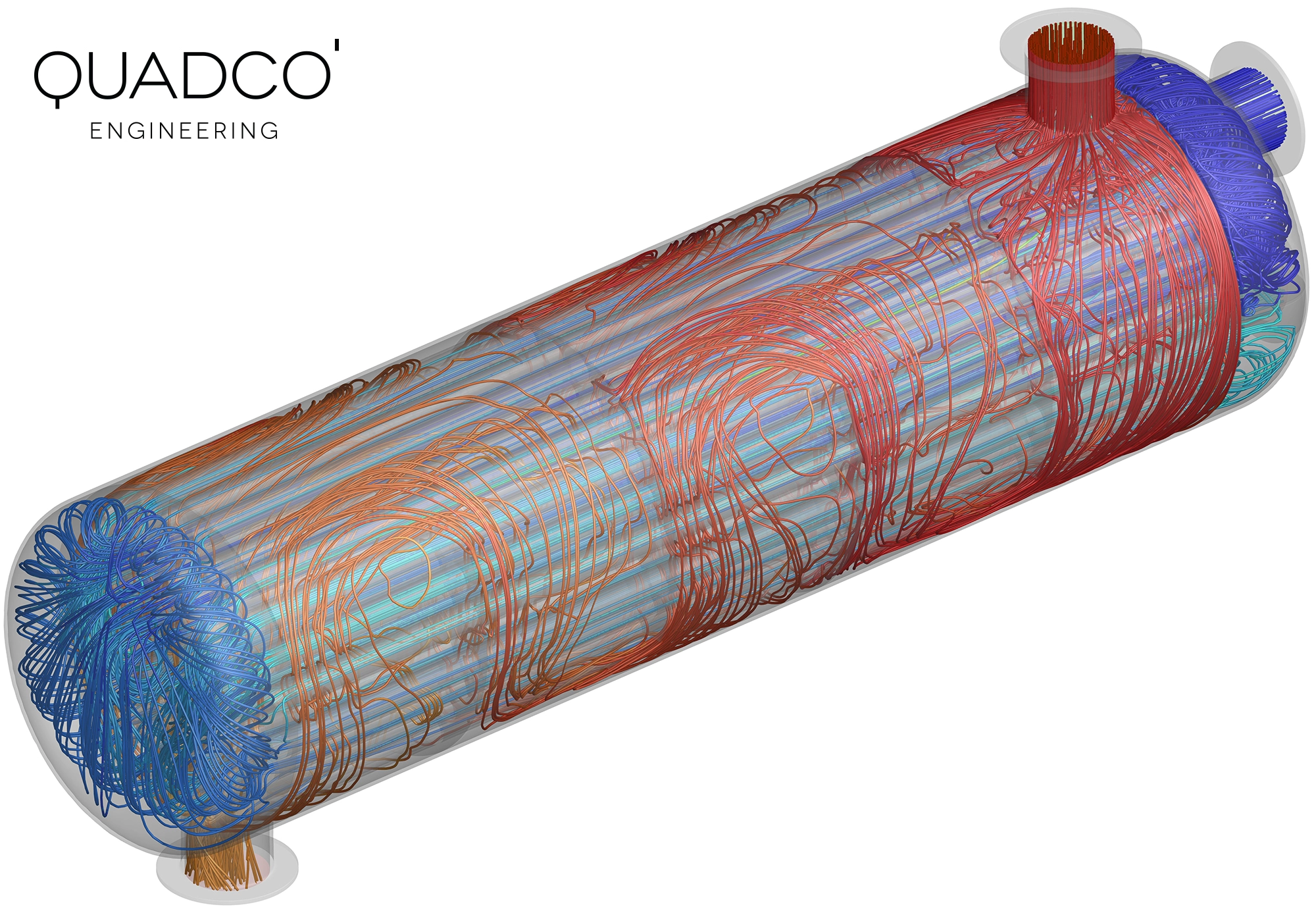

Temperaturgefärbte Stromlinien durch einen Rohrbündelwärmetauscher
Temperaturgefärbte Stromlinien durch einen Rohrbündelwärmetauscher. Sowohl die mantel- als auch die rohrseitige Strömung werden dargestellt und veranschaulichen, wie Wärme zwischen den beiden Fluidströmen über die Rohrwände übertragen wird.

Branchen und Anwendungen

Unsere Wärmeübertragungsanalyse unterstützt Ingenieure in zahlreichen Branchen. Von Unterhaltungselektronik bis Schwerindustrie verfügen wir über die Erfahrung und Werkzeuge, um Ihre thermischen Herausforderungen zu meistern:

  • Elektronik & Halbleiter — Wärmemanagement von Leiterplatten, Leistungsmodulen, LED-Beleuchtung und Rechenzentrumskühlung
  • Automobil & Transport — Motorraumkühlung, Batterietemperaturmanagement für Elektrofahrzeuge, Abgassystemanalyse und Bremsenkühlung
  • Energie & Erneuerbare — Solarthermische Kollektoren, Wärmerückgewinnungssysteme, Brennstoffzellen und Stromerzeugungsanlagen
  • Prozess- & Chemieindustrie — Wärmetauscher, Reaktoren, Trocknungsprozesse und HLK-Design
  • Industrieausrüstung — Thermoschockbewertung, Ofendesign, Kühlstrategie-Optimierung und thermische Ermüdungsbewertung

Eine thermische Herausforderung? Sprechen wir darüber.

Ob Sie ein Kühlkonzept validieren, ein Überhitzungsproblem lösen oder die Wärmeableitung in einem neuen Design optimieren möchten — unser Team von Thermalsimulationsspezialisten ist bereit zu helfen. Wir arbeiten mit Ansys Mechanical, Ansys Fluent, Ansys CFX, Matlab und Python.

Kontaktieren Sie uns für ein unverbindliches Erstgespräch. Wir besprechen Ihre Anwendung, empfehlen den richtigen Analyseansatz und erstellen Ihnen ein klares Projektangebot.

 Kontaktieren Sie uns  oder rufen Sie uns an unter +32 478 618 118

Häufig gestellte Fragen

Häufige Fragen zur Wärmeübertragungsanalyse und Thermalsimulation.

Für Wärmeleitungs- und Strahlungsprobleme mit FEA verwenden wir Ansys Mechanical. Für konvektionsdominierte Probleme und konjugierte Wärmeübertragung setzen wir Ansys Fluent und Ansys CFX ein, die die Strömung und Wärmeübertragung gleichzeitig berechnen. Matlab und Python werden für analytische Vorberechnungen, Nachbearbeitung und Automatisierung eingesetzt. Wie stets hängt die Genauigkeit einer Thermalsimulation mehr von der korrekten Definition von Wärmequellen, Randbedingungen und Materialdaten ab als von der Software selbst — und genau hier ist unsere Erfahrung am wertvollsten.

Wärmeleitung ist Wärmeübertragung durch festes Material und ist immer vorhanden. Konvektion ist Wärmeaustausch zwischen einer festen Oberfläche und einem umgebenden Fluid (Luft, Wasser, Öl) — sie kann mit vereinfachten Filmkoeffizienten modelliert oder vollständig mit CFD aufgelöst werden. Strahlung wird bei höheren Temperaturen oder wenn Oberflächen Wärme über Spalte oder offenen Raum austauschen bedeutsam, wie in Öfen, Elektronikgehäusen oder Außenanlagen. Die meisten realen Probleme umfassen zwei oder alle drei Mechanismen gleichzeitig, und unsere Simulationen berücksichtigen dies.

Ein reines Wärmeleitungsmodell mit aufgebrachten Konvektionskoeffizienten funktioniert gut, wenn das Strömungsmuster einfach und gut charakterisiert ist — zum Beispiel Zwangsluft über einen flachen Kühlkörper mit bekannten Strömungsbedingungen. Wenn der Strömungspfad komplex ist, natürliche Konvektion die Wärmeübertragung antreibt, Sie Fluidtemperaturen (nicht nur Festkörpertemperaturen) verstehen müssen oder Strömungs- und Thermalfelder stark gekoppelt sind, liefert eine konjugierte Wärmeübertragungssimulation mit CFD deutlich zuverlässigere Ergebnisse.

Ja. Die instationäre Thermalanalyse verfolgt, wie sich Temperaturen über die Zeit entwickeln, unter Berücksichtigung der thermischen Masse (Wärmekapazität) der beteiligten Materialien. Dies ist essenziell für das Verständnis von Aufheizzeiten, Abkühlraten, Thermoschockereignissen, Lastzyklus-Verhalten und der Zeit bis zum Erreichen des stationären Zustands. Wir koppeln instationäre Thermalergebnisse auch mit Strukturanalyse zur Bewertung von Thermospannungen und thermomechanischer Ermüdung.

Häufig ja. Simulation kann aufzeigen, dass ein System in manchen Bereichen überkühlt und in anderen unterkühlt ist, oder dass eine einfachere Kühllösung ausreichen würde. Durch das Verständnis der thermischen Pfade und Engpässe in Ihrem Design können wir Änderungen empfehlen, die sichere Betriebstemperaturen aufrechterhalten und gleichzeitig Lüfterleistung, Kühlmittelstrom, Kühlkörpergröße oder die Anzahl der Kühlkomponenten reduzieren — all das schlägt sich direkt in niedrigeren Kosten, Gewicht und Energieverbrauch nieder.

Wir benötigen die Geometrie (CAD oder Zeichnungen), die Wärmequellen und ihre Verlustleistung (in Watt oder als Wärmestrom), die thermischen Materialeigenschaften (Wärmeleitfähigkeit, spezifische Wärmekapazität, Dichte), die Randbedingungen (Umgebungstemperatur, Strömungsbedingungen, Kontakt mit anderen Bauteilen) sowie Ihre Temperaturgrenzwerte oder Designziele. Falls keine exakten Materialdaten verfügbar sind, können wir repräsentative Werte aus unseren Materialdatenbanken verwenden.

Eine stationäre Wärmeleitungsanalyse kann in wenigen Tagen bis einer Woche abgeschlossen werden. Konjugierte Wärmeübertragungssimulationen mit CFD, instationäre Analysen oder Multiphysik-Projekte mit gekoppelter Strukturbewertung dauern typischerweise zwei bis fünf Wochen. Wir vereinbaren Umfang und Zeitplan vor jedem Projektstart.
